2 機泵改造選型的分析和流程

2.1 工況數據分析

27#機組于1996年12月正式投入運行，已運行20余年：機組使用32SA-10JB型臥式離心泵，其額定流量5000m3/h、額定揚程43.5m、轉速585r/min；采用上海電機廠1000-10/1430型臥式6kV工頻異步電機，額定功率1000kW。根據管網運行部門水量需求以及浦東東北部地區的網管壓力，27#水泵每年運行6500h以上，白天流量在8000~8500m3/h、壓力0.28MPa，深夜流量在7500m3/h、壓力0.30MPa。

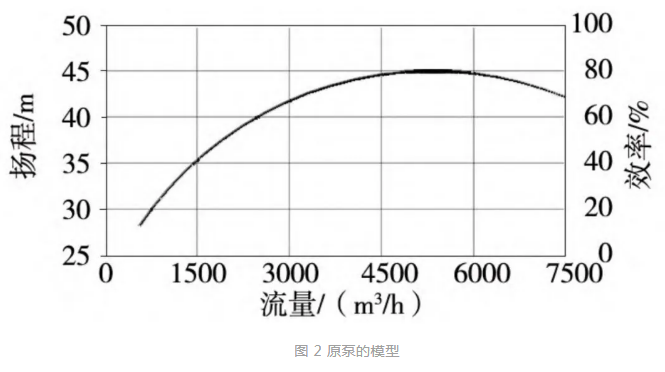

由上述數據分析可知，原泵設計揚程、流量和目前實際運行偏差較大，根據老泵的特性曲線與水廠測算的每月配水單位電耗，可以看出泵在65%左右低效率運行，具有較大的節能空間（圖2）。

2.2改造意向分析

邀請專業水泵制造廠家，根據水廠目前的實際運行工況和現場環境，設計一款節能臥式離心水泵。

2.2.1水泵參數選擇

水泵機組改造首先要對水泵參數進行選擇。水廠根據控制中心對目前供水及未來工況進行預測分析和制作了水利模型，并考慮凌橋水廠各臺出水機泵之間的聯動運行。建議選擇流量在7200m3/h、揚程33m的臥式離心泵。

2.2.2電機參數選擇

考慮到水泵的長效穩定運行，選用ABB進口電機，配套離心水泵，選用6kV功率、800kW工頻電機。由于變頻器對使用環境要求較為嚴格，現場環境、粉塵、濕度和安裝空間無法滿足要求，且變頻器造價較高。故本次改造采用工頻電機。

2.2.3 水泵各組成部分選擇

（1）從性?xún)r(jià)比及耐用性方面考慮，殼體和水泵托架材料選用球墨鑄鐵。

（2）葉輪及主軸。從水廠目前運行和平時解體維護時發現，鑄鐵葉輪由于水流的沖刷、汽蝕等原因，存在比較嚴重的磨損、穿孔現象。雖然不銹鋼葉輪價格明顯高于鑄鐵葉輪，但是考慮到葉輪防腐蝕、耐酸堿性能和長期穩定運行，決定采用不銹鋼材料。

（3）從表面光滑度、耐磨、防腐蝕性能考慮，密封環、軸套、軸封盒、軸封壓蓋也采用不銹鋼材料。

（4）軸封形式。雖然機械密封使用壽命長，摩擦功率消耗小、切狗可靠且不需要經常進行維護，但是考慮到機械密封價格較高，維修困難，技術要求極高。且目前水廠其余水泵采用填料密封，定期維護方便，成本較低，所以決定采用填料密封方式。

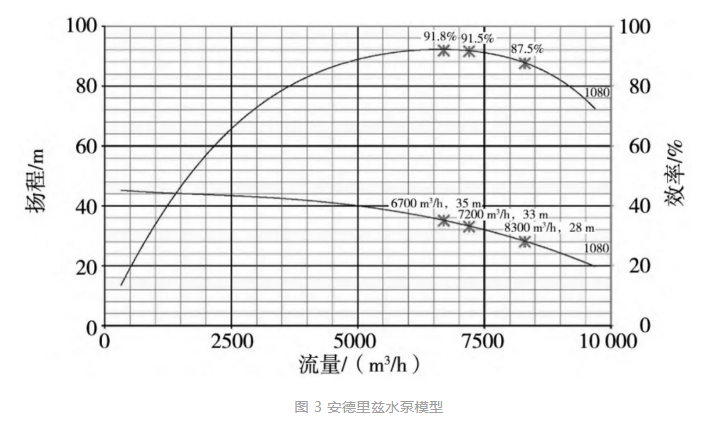

根據上述主要零件材料及使用參數的確定，聯系安德里茲專業水泵制造單位定制一款符合凌橋水廠運行工況的水泵機組（圖3）。

更新后額定流量7200m3/h，設計揚程33m（與原泵實際運行揚程相近），不僅保證了新泵與原泵并聯運行時有相同的特性，效率能夠達到91.5%，并且還配套ABB的IMB3型號電機（電壓6000V，額定功率800kW，轉速490r/min），能耗比改造前下降了20%，且運行效率明顯提升。

3 節能效果預測

在改造前根據電表和水量，對27#機組實時監測：

泵壓在300kPa、流量在7500m3/h時，千噸水耗電量110.8kW·h。每月出水平均5600kt，耗電量616000kW·h。

機組改成完成后，將27#機組作為主力車進行使用，且運行效率基本保持在80%~85%的高效區間，理論降低能耗15%，取10%則每月能降低電量61600kW·h。根據電費峰谷計算，預計每月電費節能約45000元，一年能節省50萬元，預計4年內收回投資成本。

因此，水廠的出水機組節能潛力巨大，公司將會以點帶面、繼續推進節能減排工作。

4 水泵機組節能運行所存在的問題

4.1 設計節能改造的投入過大

為了讓水泵機組更加節能，大部分的水廠企業會對水泵機組進行節能改造，改造措施大多為改善節能型電機、加裝控制系統等，會投入大量的資金，部分改裝過的機組還會出現“節能不降耗”的情況，雖然節能水平有所提高，但是整體的經濟效益和社會效益十分有限，在其他方面造成了更大的損耗。目前我國對于能源價格采用政府管制的方法，所以能源價格無法真實反映出市場的供需關系。在這樣的背景之下，“節能不降耗”是大多數水廠企業面臨的問題，要引起重視。

4.2 水泵機組的選型不合適水

泵機組的選型，一般會根據供水量的峰值來進行，一部分設計者還會在峰值的基礎之上設計一些余量，目的是為了備用。但如果設計的余量過大，就會導致資源浪費。

通過變頻調速可以有效改善資源浪費情況。首先，變頻控制系統的成本較高，加裝之后會加大成本。隨后，是技術條件的限制，因?yàn)榇蠖鄶?shù)變頻器的輸出頻率為0~60Hz，在整個變頻調速過程中，要充分考慮水泵機組的安全性和經濟型。調速不能少于限定轉速的50%，為了讓變頻器的狀態為最佳，那么調速區間應在75%~95%。但是如果水泵機組容量太大，變頻器還會出現或面臨一些新的問題。

例如，在某小型水泵站當中，使用的水泵型號是DL100-20×6[1]，其中的配套電機額定功率為45kW，在用水的低谷時期變頻器的運行頻率會有所降低，最低時可以達到20Hz以下，電機效率有所降低，進而會影響水泵機組的效率。此外，自冷電機會進行連續性的低速運轉，電機自帶的風扇所產生的風量較弱，且設計的余量比較大，即便使用了變頻器，其節能效果也無法滿足企業生產的要求。

4.3 控制方式設置不當

在能耗水平方面，水泵機組與工程概況點的調節有關，調節的方式主要有兩種：一是對管路特性曲線進行調節，調節閥門的開啟和管壁就屬于管路特性曲線的調節；二是水泵特性曲線的調節，變頻調速、葉輪切削都屬于水泵特性曲線調節。實踐說明，水泵特性曲線調節產生的節能效果更佳，并且變頻調速在自動控制上臂葉輪切削更佳，也是大多數水廠企業的選擇當前大部分變頻控制系統采用恒壓閉環的控制方式，如果出水壓力的目標值設置不合理，那么就會產生過多的能耗。

5 水泵機組節能運行的優化途徑

5.1 淘汰高能耗設備

供水企業的相關工作人員需要了解《節約能源法》《清潔生產促進法》的核心內容。我國在2009年、2012年分別發布了《高耗能落后機電設備淘汰目錄》[2]，其中所包括的設備就有電器、變壓器、變壓閥、變壓泵、電機等，在長期的實踐工作中，能源的價格一般會受市場的機制進行調節，所反映出來的供需關系并不是真實的。所以在淘汰了高耗能水泵機組的相關設備之后，積極進行節能改造，這樣不僅提高企業生產效率，為企業生產降低成本，也能夠積極響應國家的號召，便于國家對能源價格進行調整。

5.2 合理選擇水泵機組的相應規格

水泵機組的容量需要有一定的檔次梯度，在設計階段中一般選型比較大，在運行階段中就必須要進行改造。最常見的水泵機組容量改造方式為葉輪切削，有二次投資的必要，會產生一定的節能效果，但也是可以提前采取措施避免。因此，在設計選型方面應注意二次投資的問題，水泵機組的選型不宜過度超前。

5.3 合理調整控制的方式

在“一戶一表”普及之后，取消了屋頂?shù)乃?，這也在一定程度上提高了水泵站出水量的波動值，將變頻的控制方式進行改善，就能降低開停機組的頻次，提高設備壽命，同時減少人力成本[3]。當水泵機組通過并聯的方式進行運行時，扁平控制方式就不能只看重某個機組的節能效果，而是要優化整個泵站的運行。因此，可以根據用水的高峰期對控制參數進行調節。一般來說，夜晚的用水量基本為0，白天有著較高的供水壓力。自來水供應不允許間斷，不能因?yàn)椤坝盟炕臼?”就將其參數調整為0，但是可以適當降低供水壓力。注意，不能將其調整為0。

6 結束語

綜上所述，電能是我國社會發展的重要能源，無論是企業還是個人都不能浪費電能。尤其是企業，由于用電量大，需要在設備方面進行改進、優化。水泵機組作為水廠的主要生產設備，必須要通過改型達到節能的目的，從而促進社會的和諧發展。
